mini FAKRA 线束线夹尺寸、PIN针位置度检测

点击:79 日期:2024-04-03 选择字号:
mini FAKRA 线束线夹尺寸、PIN针位置度检测

FARKA线束是一种电气线束,通常用于汽车制造中。它们是车辆中连接各种电气部件和传感器的重要组成部分。线束通常由多根电线、电缆束、连接器和保护套管组成,它们被组合在一起并安装在车辆的各个部位,以提供电力和信号传输,从而支持车辆的各种功能和系统,如引擎控制、照明、仪表板、音响系统等,本案主要分享FAKRA 线束线夹尺寸及PIN针位置度检测。

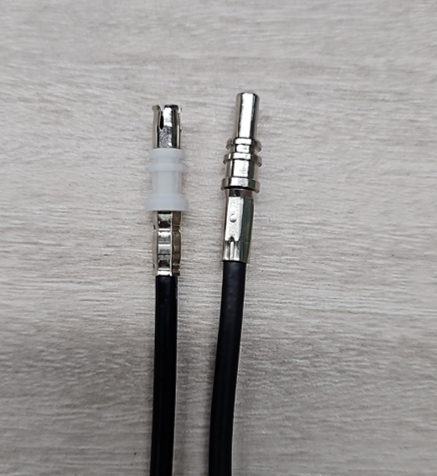

mini FAKRA 线束成品


项目展示:

本案名称:mini FAKRA 线束线夹尺寸、PIN针位置度检测。

检测内容:六边形铆压尺寸,公差±0.1mm缘体是否超出外导体PIN针位置度,公差0.15mm

视野范围:43.6mm*29.1mm14.6mm*9.7mm

图像精度:0.00798mm/pixel;0.00475mm/pixel。

检测速度:单次拍摄300ms

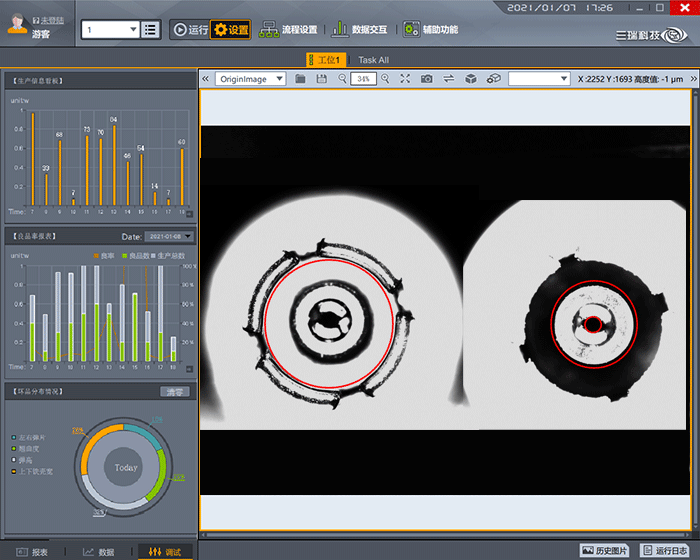

六边形铆压尺寸检测效果图

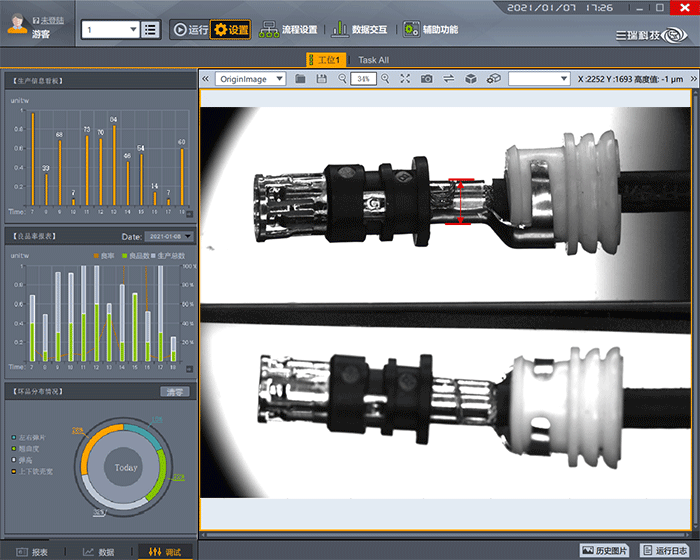

PIN针母端位置度检测效果图


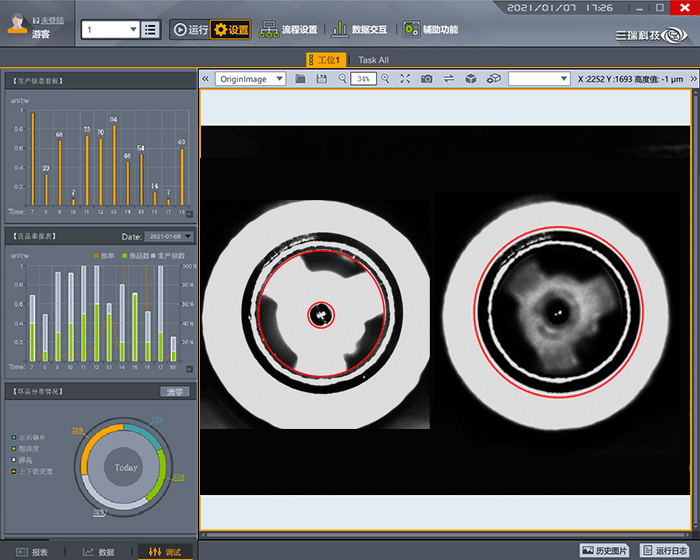

PIN针公端位置度检测效果图
