FAKRA 线束端子变形、飞丝检测

点击:85 日期:2024-04-03 选择字号:
 FAKRA 线束端子变形、飞丝检测

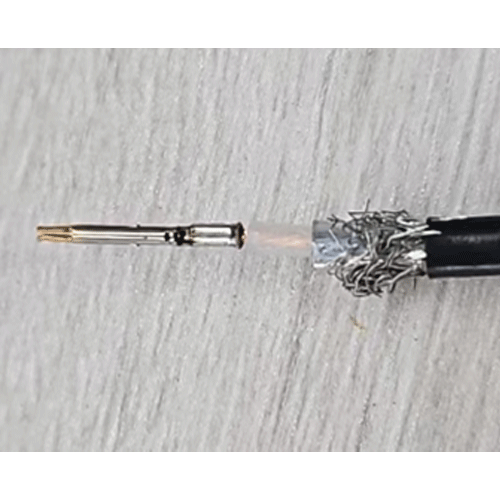

FAKRA线束(Fakra harness)是一种用于汽车电子系统的连接线束,常见于车载通信、娱乐和导航系统。在生产过程中,可能会遇到以下质量问题,比如:线束插头变形,线束外观缺损及固定不良等问题,因此,为了确保FAKRA线束的质量,在生产过程中会进行严格的质量控制和检测,以确保产品品质。本案主要分享FAKRA线束端子尺寸、外观变形及飞丝检测。


项目展示:

本案名称:FALRA线束端子尺寸及外观检测

检测内容:端子宽度、厚度,公差±0.05mm;端子间隙,变形,公差0.3mm;芯线铆压长度;飞丝

视野范围:24.3mm*16.2mm。

图像精度:0.00792mm/pixel

检测速度:单次拍摄300ms

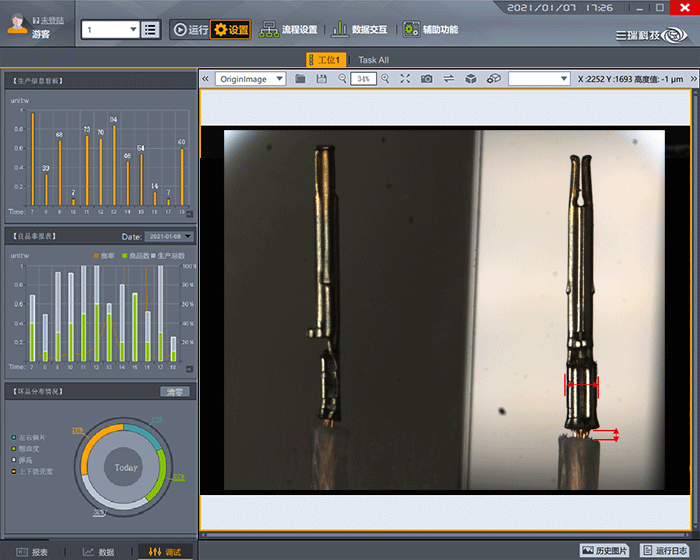

FAKRA线束端子宽度/端子间隙,变形检测效果图

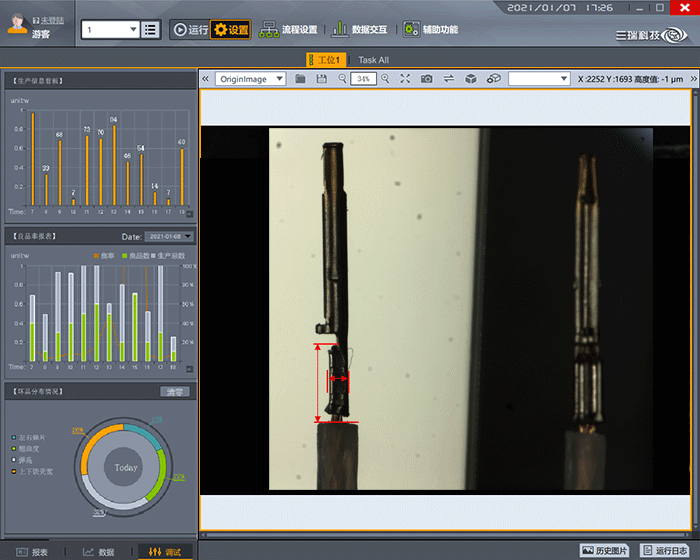

FAKRA线束端子厚度/芯线铆压长度检测效果图

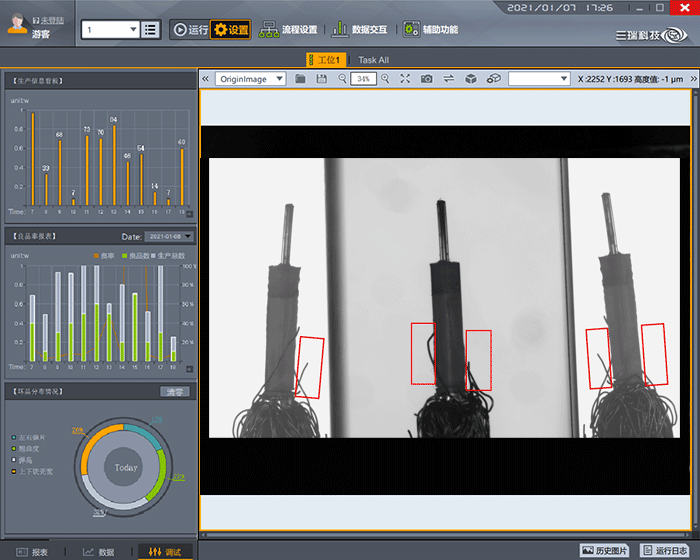

FAKRA线束飞丝检测效果图
