RJ5635-SMT 是一种表面贴装 (SMT) RJ45 连接器，支持高达 10Gbps 的数据速率，适用于千兆以太网应用。该产品在生产过程中，为了显著提高 RJ5635-SMT 连接器的生产质量和效率，降低生产成本，同时满足市场和客户对高品质产品的需求，通常会导入视觉进行品质管控。本案主要分享RJ5635-SMT连接器尺寸视觉检测。

项目展示：

本案名称：RJ5635-SMT连接器尺寸视觉检测。

检测内容：焊脚平面度、公差0.08mm；接地片平整度，公差0.08mm；窗口弹片下榻、翘起。

视野范围：24.33mm*16.22mm；15mm*10mm。

图像精度：0.007921mm/pixel，0.00488mm/pixel。

检测速度：单次拍摄300ms。

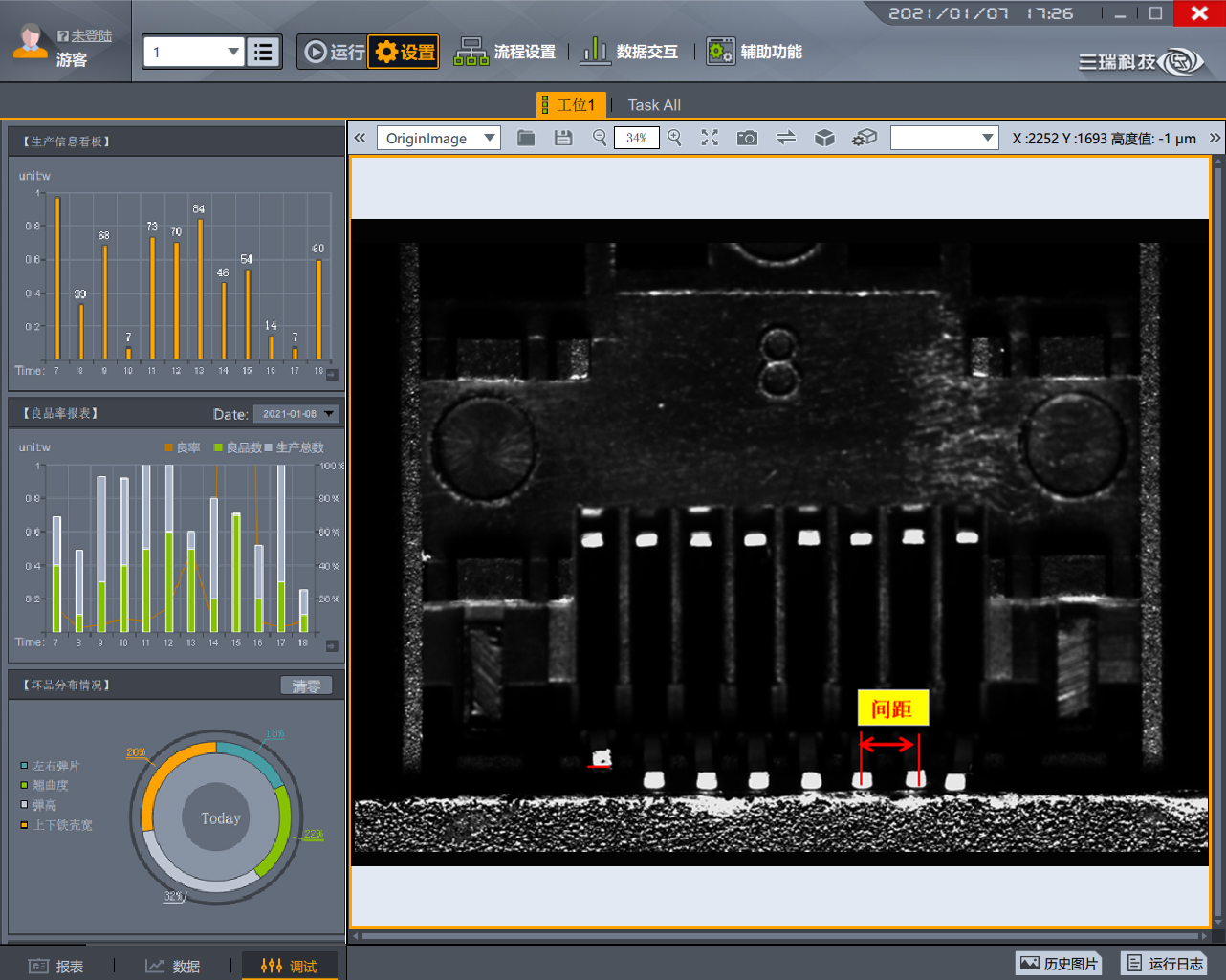

焊脚平面度检测效果图

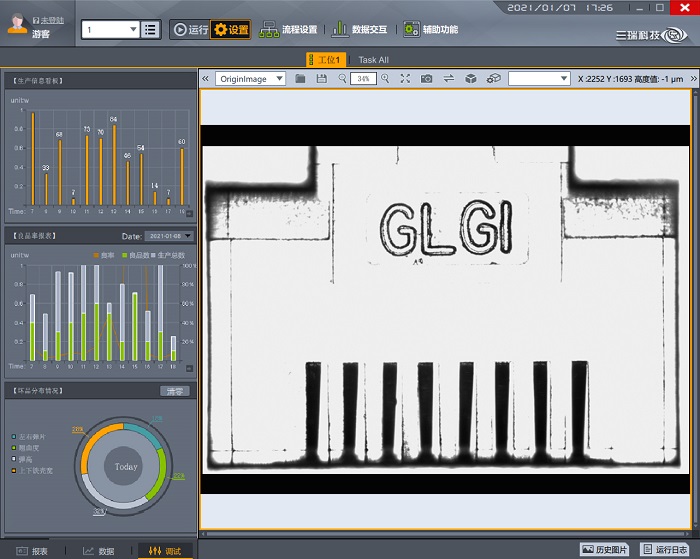

接地片平整度检测效果图

窗口弹片下榻、翘起效果图
