  • RF板端 CCD尺寸检测系统
  • 类别:
  • 点击:2024
订购热线400-9927-668
我要订购
分享到:

您可能在找

产品介绍

    RF连接器即射频同轴连接器,通常被认为是装接在电缆上或安装在仪器上的一种元件,作为传输线电气连接或分离的元件。主要用于手机、平板电脑、笔记本、智能电视、机顶盒、路由器、GPS导航、游戏设备(遥控车、遥控飞机)等无线设备。

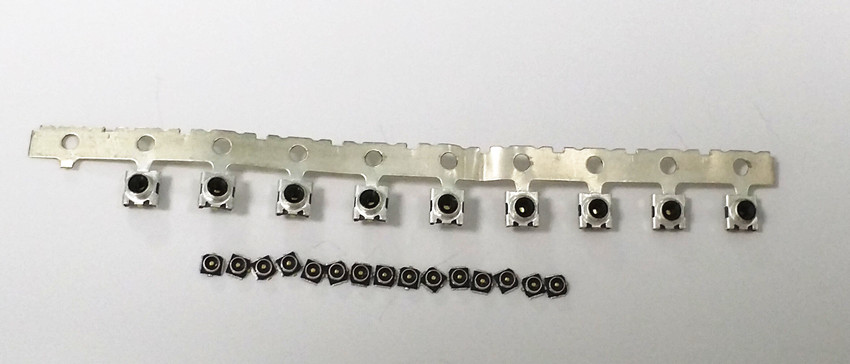

RF板端




    RF连接器尺寸多比较小,在注塑以及组装完成后,需要对RF连接器做整体的检测,比如端子的正反,中心针的有无,有无缺胶,焊脚的有无及尺寸等,都是需要监控的品质问题。这其中任何一个品质的不良,直接影响后期产品的使用性能。


    三瑞科技自主研发的CCD检测系统,配以高分辨率的工业相机,高像素的工业镜头,为图像软件的计算跟处理提供了优质的图片。同时,能根据客户要求定制化软体,能够对RF板端的品质问题进行很好的监控,同时确保稳定性。

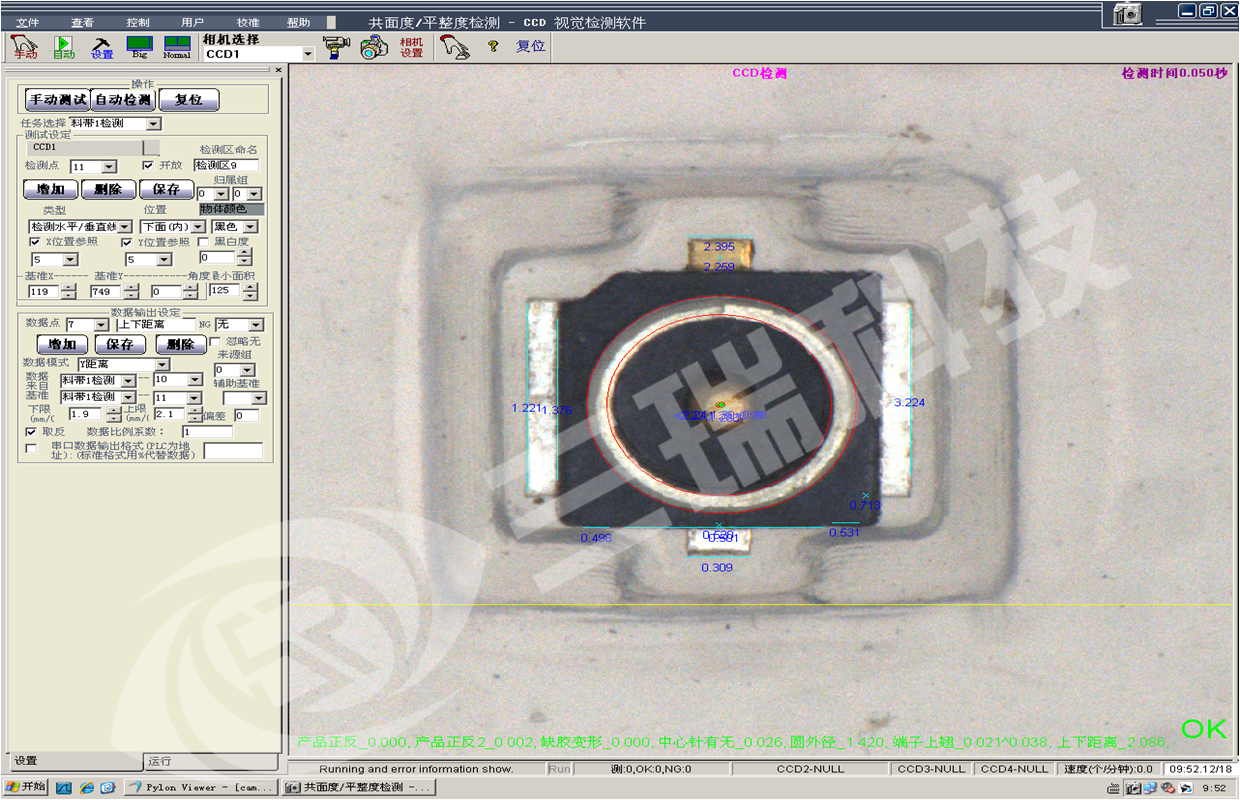

检测界面图:


RF板端CCD视觉检测界面图


技术参数:


相机数量 1个 检测范围 6*4.5mm
相机分辨率 1280*1024
图像精度 0.0047mm
检测内容

产品正反装,中心针有无,中心缺胶

圆外径测试,上下端子距离,左右端子距离

检测速度 100ms
