产品介绍

    FPC连接器是用于FFC线材与设备多媒体主体的连接,由于FFC产品尺寸的多样化,以及FPC连接器与主板的连接方式不同,使得FPC连接器的样式也十分多元。

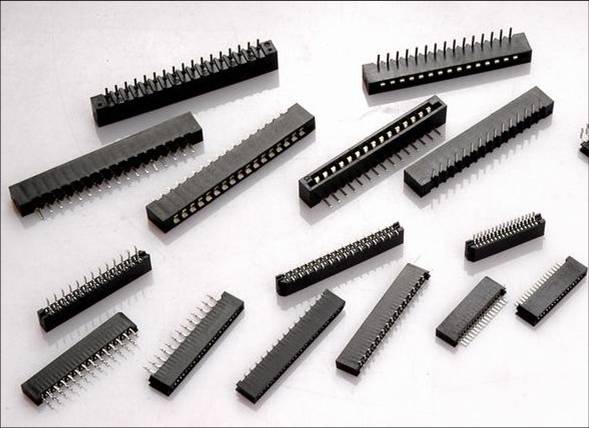

 FPC连接器 FPC连接器



    对于与主板连接方式为焊接的FPC连接器,在实际的生产中,需要重点监控的即是焊脚的尺寸与位置,该部位品质的不良,直接影响后续数据的传输。


    三瑞科技自主研发的CCD检测系统,配以高分辨率的工业相机,500万像素的工业镜头,解决了FPC类产品尺寸多样,焊脚数量多,尺寸小等问题。为图像软件的计算跟处理提供了优质的图片。同时,能根据客户要求定制化软体,能够对FPC连接器产品的品质问题进行很好的监控,同时确保稳定性。

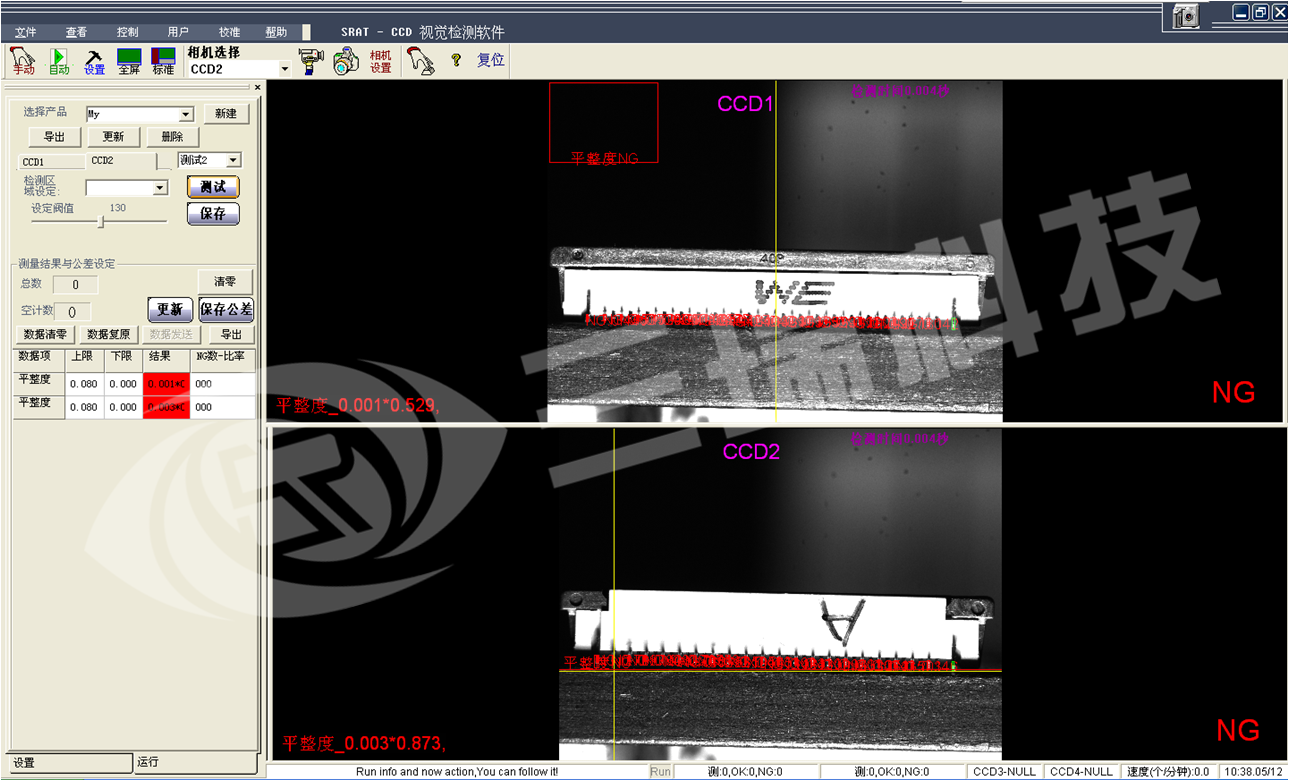

检测界面图:




技术参数:


相机数量 2个 检测范围 27mm
相机分辨率 2592*1944 图像精度 0.009mm
检测内容 焊脚平整度
检测速度 300ms
