Type C作为新兴的一种接口方式，其最大的优势以及特点在于，不分正反两面均可插入，传输速度能够达到10Gbps，并且尺寸大小约为8.3mm×2.5mm，大小也与micro-USB相差无几。

        2015年3月10日，苹果公司在发布新款Macbook时，率先采用了这一新兴的接口方式。Type C接口不仅可以扩展成电源/USB传输/VGA或HDMI三个接口，通过适配器，还可以兼容USB3.0、USB2.0等上一代接口。

        毫无疑问，在接下来的几年，在新出的手机，平板电脑，笔记本电脑中，Type C将作为这类型电子产品的主流的接口方式。

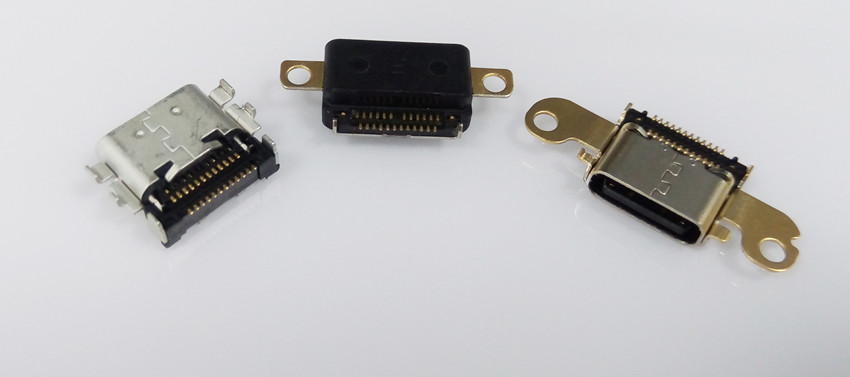

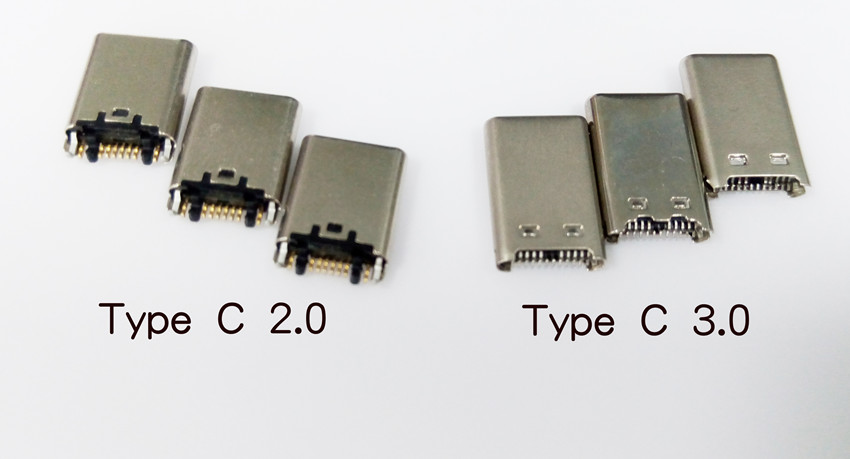

（Type C 线段）                                                                                                     （ Type C板端）

        对于板端产品的品质管控，主要集中在与线端对插的接触pin以及连接手机PCB板的焊脚部分。接触Pin弹点尺寸以及位置不良，焊脚尺寸的不良，直接影响后期数据的传输。

尤其是焊脚部分，Type C类产品最大的特点就是有前后两排焊脚，针对前后焊脚错位的产品，用目前市面上的面阵相机，配以景深大的远心镜头即可实现对产品的拍照检测。

但是对于前后两排针脚并排的Type C产品，检测焊脚的平整度，就需要用到三瑞公司的最新产品3D检测仪。

      作为在手机连接器ccd检测行业，有着多年经验的三瑞公司，对于此类新兴产品，熟悉Type C产品的制造工艺的同时，针对此类产品的结构特点，改良图像处理软件，配以一线品牌的硬件，稳定，高速的在线测量Type C产品，保障客户的出货品质！

检测界面图：

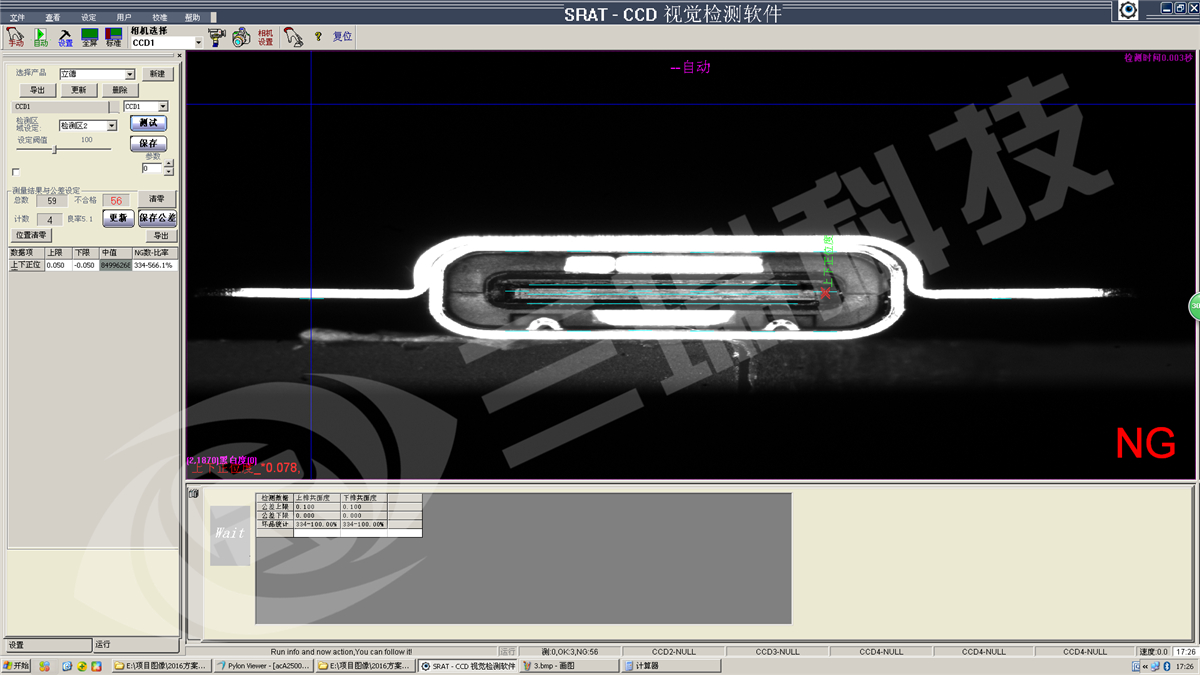

（板端舌片检测效果图）

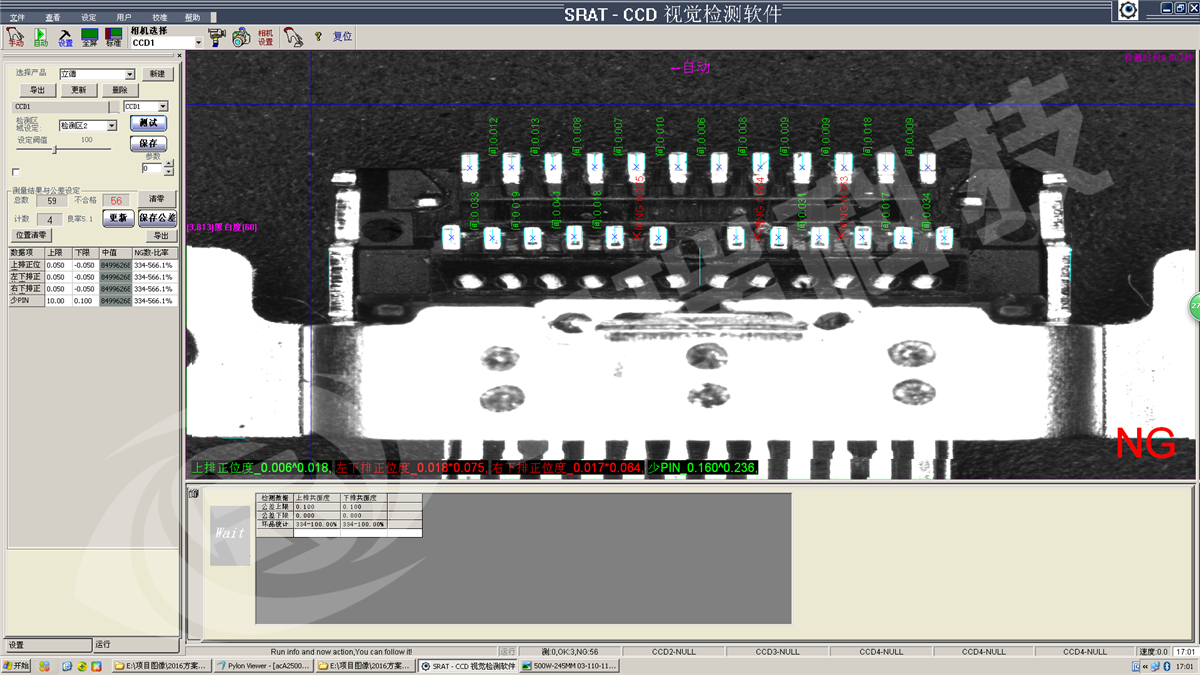

（板端焊脚检测效果图）

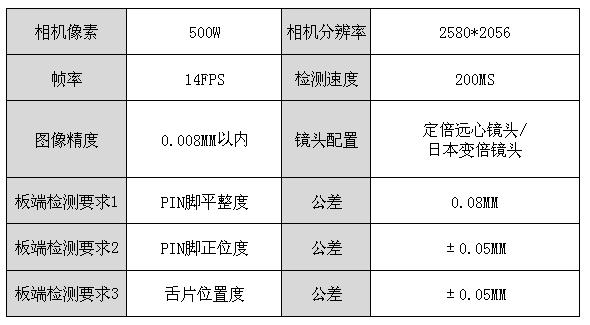

技术参数：
