产品介绍

开发背景

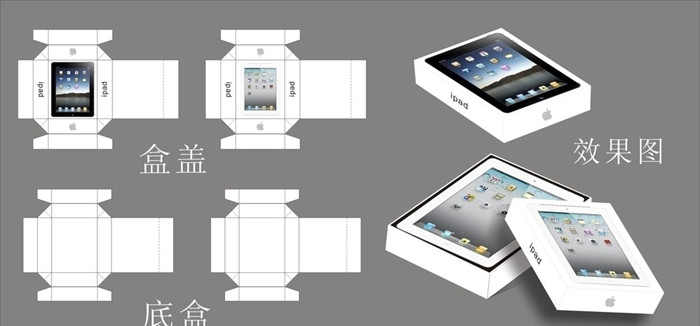

       传统包装机用感应器检测皮带上外包装彩纸的位置,指示机构放置底盒于彩纸以上。存在定位精度差(定位误差大于0.2mm)、无法测量彩纸的旋转角度等缺陷。部分包装盒图片如下:


包装彩盒图


      本系统可以自动测量每张彩纸的具体位置和偏转角度,指示运动机构准确把包装底盒放置到彩纸上。
彩纸到达测量位置时,包装机PLC送来“开始测量”信号,工控机指示相机捕捉彩纸图像,检测彩纸的具体位置和偏转角度,发送检测到的数据给PLC,指示PLC准确放置包装底盒到彩纸上。

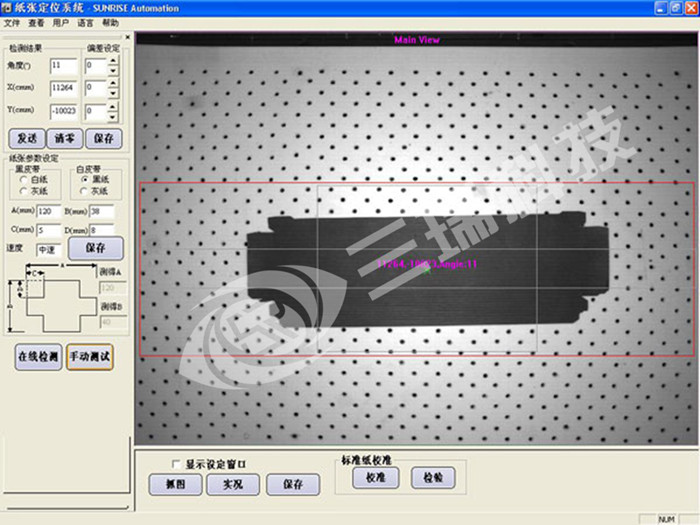

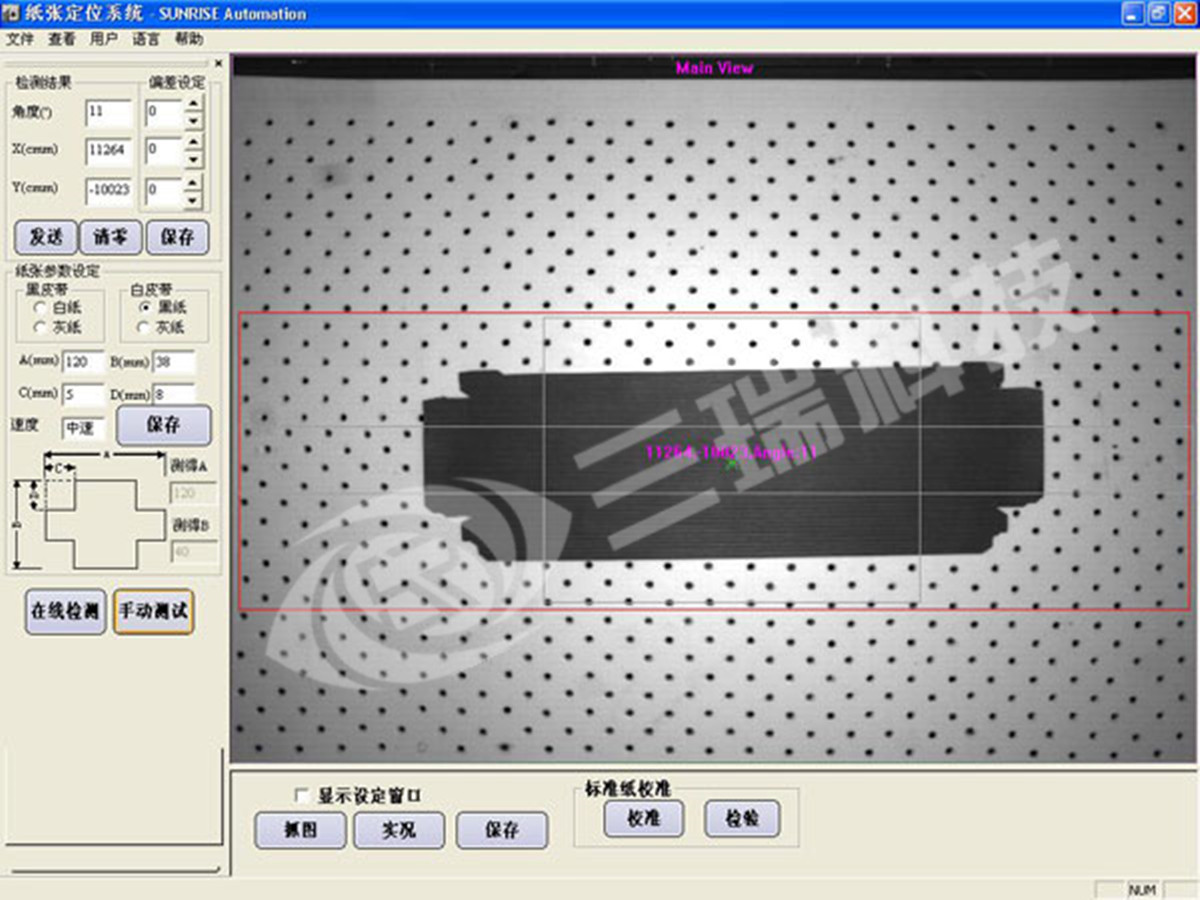

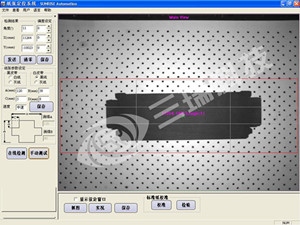

检测界面图:

包装彩盒定位界面


性能指标:
     ◇ 检测内容:X,Y坐标和偏转角度;
     ◇ 视场大小:最大450mmX500mm,更换镜头可以改变测量产品的大小;
     ◇ 检测精度:0.05mm~0.15mm,随着视场的增大,精度会随着下降;
     ◇ 检测速度:40个/分。


应用范围:
       本系统可以广泛应用于测量皮带传送的任何单件产品的测量和检测。
