产品介绍



  FFC全称是FFC柔性扁平电缆,是一种用PET绝缘材料和极薄的镀锡扁平铜线,具有柔软、随意弯  曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点,最常见的就是打印机打印头与主板之间的连接,本案例是电视机数据传输线。



FFC电视机数据传输线


  FFC在实际的生产中,从成型,分条,切割,冲压到最终的成品,由于使用环境对产品品质的严格要求,使得每一步骤都离不开CCD对产品的检测。针对于成品的FFC而言,FFC产品金手指部分的总宽,左右边宽,导体间距等品质问题都是需要在出货前要检测的。任意一个品质的不良,都会引起后期数据的无法传输而影响设备的使用。


  三瑞科技自主研发的CCD检测系统,配以高分辨率的工业相机,高像素的工业镜头,解决了FFC类产品尺寸多样,导线数量多等问题。为图像软件的计算跟处理提供了优质的图片。同时,能根据客户要求定制化软体,能够对FFC产品的品质问题进行很好的监控,同时确保稳定性。

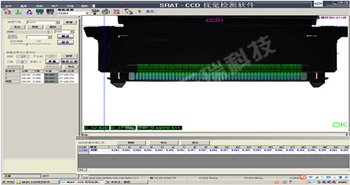

检测界面图:

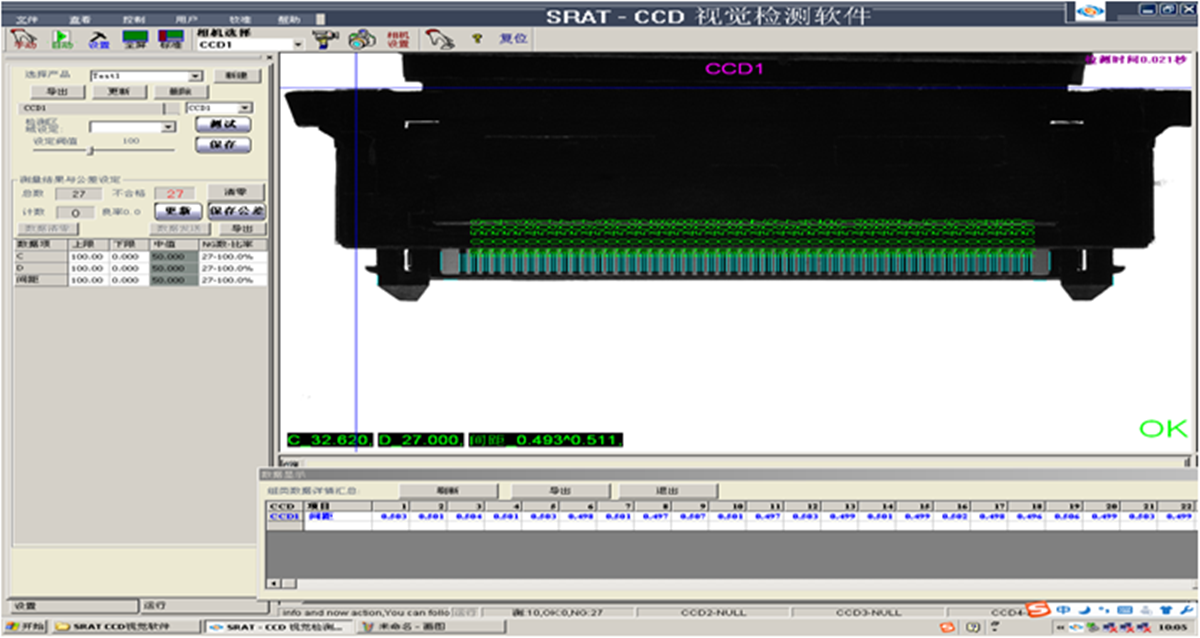

插口金手指间距检测画面图



技术参数:

相机数量 1个 检测范围 40mm*30mm(H*V)
相机分辨率 3856*2764
图像精度 0.0103mm/Pixel
检测内容 插口宽度、FFC总宽、金手指间距
检测速度 500MS
