产品介绍

本案例将为您图解三瑞CCD系统四轴机械手装配的定位运用及运动控制:

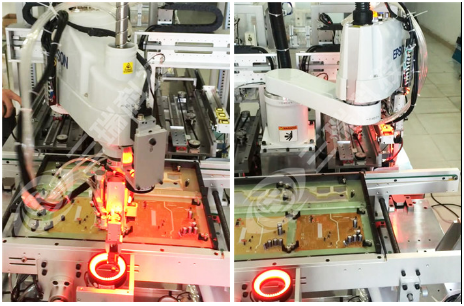

(1)                                           (2)

图(1)、待装配的底板运动到位,待装配4工位图中蓝框所示,三瑞所提供的ccd硬件红框所示。

图(2)、对1工位的精确定位。




(3)                                           (4)

图(3)、对待装配2工位的精确定位

图(4)左旋转抓取1工位待装配的物料。




(5)                                           (6)



图(5)、对1工位待装配物料的品质检测及高精度定位。

图(6)1工位物料OK,右旋转抓取待装配2工位的物料。




(7)                                           (8)



图(7)2工位待装配物料的品质检测及高精度定位。

图(8)2工位物料OK1工位开始装配






(9)                                           (10)



图(9)2工位的装配 。

图(10)、重复以上步骤,同样对3工位4工位进行装配。




  (11)


图(11)、该工站装配完成,产品去到下一道工站。


    整个图解看似复杂繁琐,但是机械手的每一步动作都必不可少。整个装配过程不足20秒,节省人工,提高效率和精度的同时,也完成了对待装配物料的品质检测,简直是一举多得!


检测及定位界面图:


(1工位待装配物料的检测及定位界面图)



性能指标
 ◇ 检查内容: 间距检测、装配定位;
 ◇ 视场大小:40mm;
 ◇ 检测精度:0.016mm

 ◇ 检测速度:300ms
 ◇ 检测数据: 数据库存储,可追溯,做数据分析输出。


三瑞自主研发的CCD视觉系统可灵活配合机械手进行搬运、上下料、抓取、拾放、装配定位等动作,可与众多机械手(如ABB、KUKA、YAMAHA、FANAC、EPSON)进行通讯,在不适合人工作业的环境下工作,高柔性自动化生产能力强。
